WIKA双金属温度计

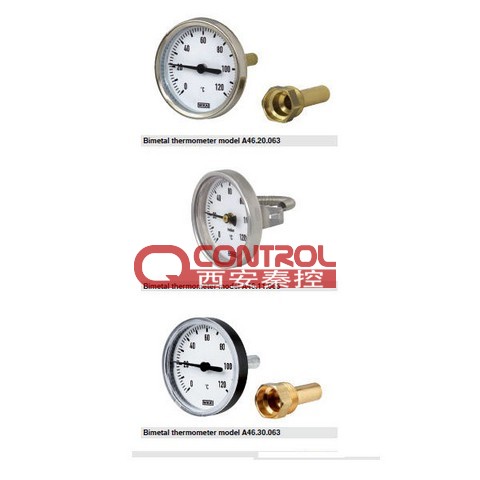

德国WIKA双金属温度计

一、 用途

双金属温度计是一种适合测量中、低温的现场检测工业仪表。可用来直接测量气体、液体和蒸汽的温度。带电接点双金属温度计，并能在工作温度超过给定值时，自动发出控制信号切断电源或报警。
     双金属温度计具有无汞害、易读数、坚固和耐振等优点，可代替工业玻璃水银温度计广泛适用于工业和科研部门。
     双金属温度计分为普通型、户外型、防腐型三种。普通型外壳用铁皮电镀，保护管用不锈钢，适用于室内一般场合使用。户外型外壳用铝金制造，保护管，连接柱均采用不锈钢，密封性较好，适用于室内外，一般耐腐蚀场所。防腐型外壳采用全不锈钢，保护管、连接柱可用钼二钛材料，连接部分均采用密封胶，可适用于多数腐蚀介质、气体的测量。

二、 结构原理
双金属温度计感温元件采用多圈直螺旋形双金属片。一端固定，另一端（自由端）连接在芯轴上，轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弹簧与芯轴连接。当温度变化时，感温元件自由端旋转，经芯轴传动指针在刻度盘上指示被测介质温度的变化值。
电接点温度计，指针上装有动接点，固定接点装在设业指针上指针触头随温度变化旋转，当温度达到或超过设定值时，接点闭合发出信号，以达自动控制和报警的目的。
