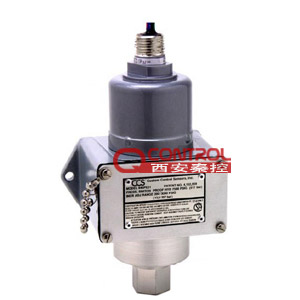

美国CCS压力开关 646PE21压力开关

工作原理
压力开关的是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
技术参数
646PE 系列活塞式压力开关

接口尺寸       1/4”NPT

接口材料       铝合金

接点形式和容量 SPDT，15A ，250VAC

                       DPDT， 5A， 250VAC

故障现象
压力开关发信号过快
原因分析
（1）进油口阻尼孔大
（2）隔离膜片碎裂
（3）系统冲击压力太大
（4）电气系统设计有误
解决方法
（1）阻尼孔适当改小，或在控制管路上增设阻尼管
（2）更换隔离膜片
（3）在控制管路上增设阻尼管，以减弱冲击压力
（4）按工艺要求设计电气系统

参考型号

     型号

SPDT          DPDT           设定压力范围KG     大允许压力KG

646PE12   646PE12        1.03-13.03                140

646PE15   646PE15        0.34-93.10                210

646PE21   646PE21        13.79-193.10            350

646PE31   646PE31        137.93-293.10          520
